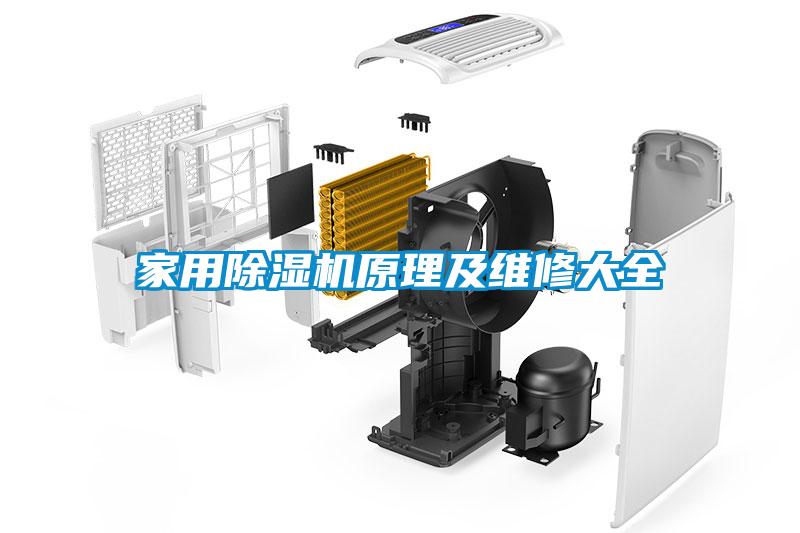

家用91看片网站视频機原理及維修大全

家用91看片网站视频機原理及維修大全

　　一、產品外觀及組成型號為WD-DT561B

　　二、產品使用功能操作

　　三、故障現象代碼及故障檢修方法

　　四、拆卸整機外殼步驟

　　第一步先拿出水箱與過濾網。

　　第二步拿開濾網後與水箱後可見機器裏麵左右兩邊上固定螺絲。

　　第三步先拆後殼全部正麵6PCS、左右兩側各PCS，共8顆固定螺絲後。向後方稍微用力將後殼取出。

　　第四步拆前殼左右兩側各4PCS固定螺絲、正麵下方2PCS固定螺絲後即可鬆開，見下圖。

　　五、常見故障配件位置說明

　　⊥87⊥、環境溫濕度傳感器安裝位置

　　當傳感器發生故障後會自動檢測提示E1和E4需檢修傳感器位置。

　　更換濕度傳感器直接打開過濾網可見白色保護蓋擰開螺絲即可更換。然後把接線位置上的固定透明膠用力扣掉後拔出接線即可取出配件。見下圖。

　　作用；主要自動監測感應環境溫度、濕度值以及其它控製作用。

　　2、管溫傳感器（除霜感應器）安裝位置

　　當傳感器發生故障後會自動檢測提示E2需檢修傳感器位置與接線地方。

　　更換時先拔出不鏽鋼卡片，然後直接拔出即可。

　　作用；自動除霜啟動感應。

　　3、水位磁性開關安裝位置

　　當水箱裏麵浮球磁鐵未對準此開關時或水箱滿水、開關異常都會出現E7水滿提示。

　　更換時先將電控盒2PCS固定螺絲擰出取出電控盒，再將磁性開關1PCS固定螺絲擰出取出磁性開關。（磁性開關安裝時平麵朝上）

　　4、水箱結構示意圖

　　5、更換水箱浮球閥步驟

　　首先拆除水箱蓋兩側膠帶，向上用力取出水箱蓋。再將浮球閥取出即可。

　　6、顯示按鍵麵板

　　更換顯示按鍵麵板需拆除後殼、前殼、頂蓋、出風口防護網、顯示板蓋，如圖：

　　7、電源主控板

　　更換主控板需拆除後殼、前殼、電控盒蓋、主板插線如下圖（更改電控板時，需注意電控板插線與電路圖一致後才可通電）

　　8、風輪、電機（更換風輪、電機需拆除後殼、前殼、風道蝸殼），如下圖。

　　9、負離子發生器、PM2.5檢測模塊（PM報警時），如下圖。

　　10、其它零部件示意圖
